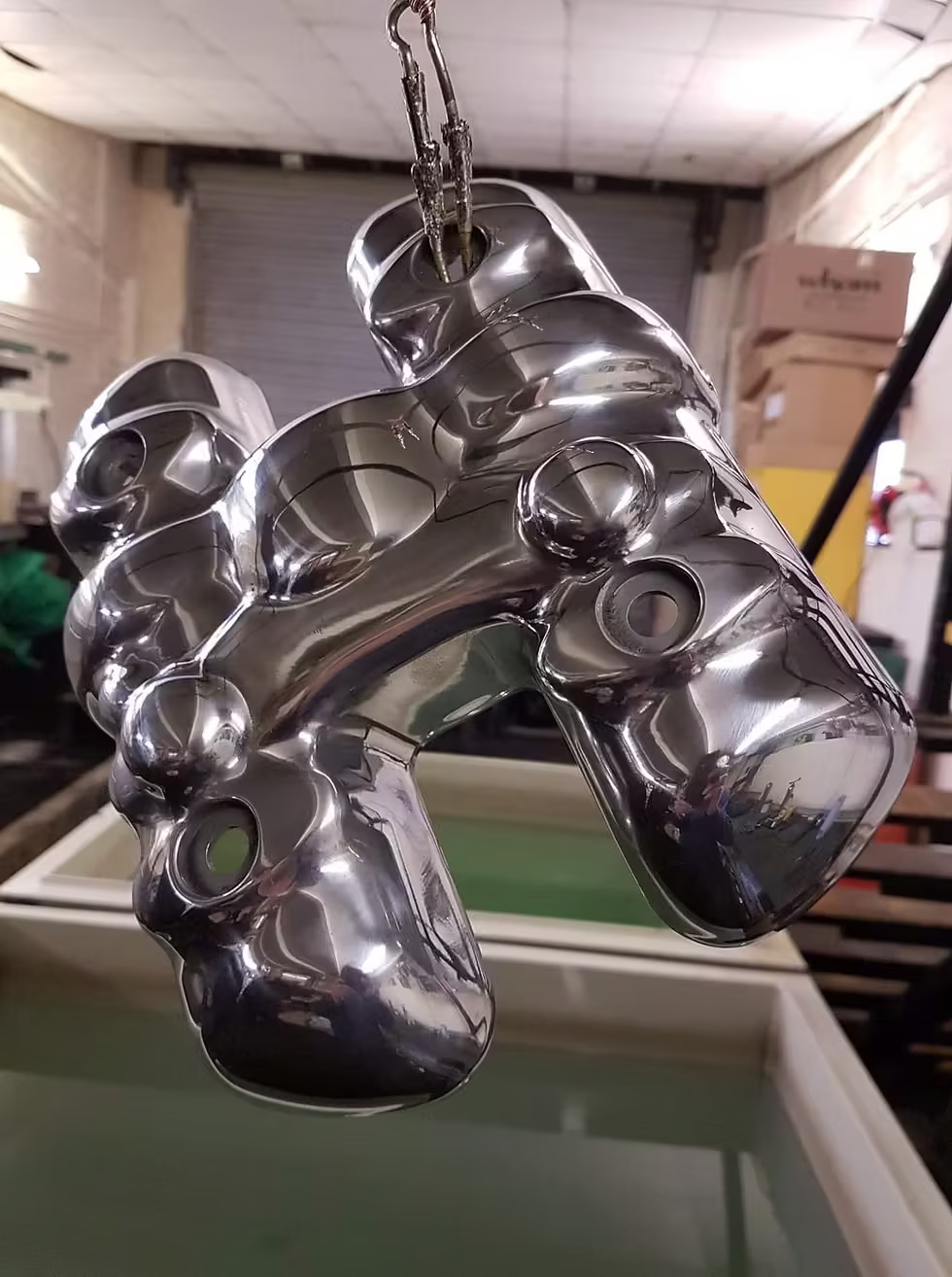

آبکاری کروم فرآیندی است که لایه‌ای از کروم را روی سطوح فلزی رسوب می‌دهد و در کارگاه‌های آبکاری، همیشه به عنوان یک لایه محافظ سخت برای ابزارها استفاده شده. این روش بر پایه الکترولیز عمل می‌کند، جایی که قطعه به عنوان کاتد در محلول اسید کرومیک غوطه‌ور می‌شود و جریان الکتریکی یون‌های کروم را احیا می‌کند. در تجربه من با ابزارهای برشی، این پوشش سختی تا ۱۰۰۰ ویکرز ایجاد می‌کند که سایش را به شدت کاهش می‌دهد. مثلاً در مته‌های حفاری، بدون آبکاری، عمر مفید ممکن است ۲۰۰ ساعت باشد، اما با لایه کروم سخت، این عدد به ۱۰۰۰ ساعت می‌رسد چون پوشش اصطکاک را کم کرده و از خوردگی جلوگیری می‌کند.
محلول آبکاری معمولاً شامل اسید کرومیک، اسید سولفوریک و کاتالیزورهایی مثل فلوراید است. غلظت اسید کرومیک را بین ۲۰۰ تا ۳۰۰ گرم بر لیتر نگه می‌دارم تا رسوب یکنواخت باشد. اگر غلظت کم باشد، پوشش نازک و ضعیف می‌شود و عمر ابزار کوتاه می‌ماند، اما با تنظیم دقیق، لایه‌ای متراکم تشکیل می‌شود که ابزار را در برابر حرارت و فشار مقاوم می‌کند. در یک پروژه روی فرزهای CNC، دیدم که آبکاری با جریان ۱۰ آمپر بر دسی‌متر مربع، ضخامت ۲۰ میکرومتر می‌دهد و عمر را از ۵۰۰ چرخه به ۲۵۰۰ چرخه افزایش می‌دهد.
پیش‌درمان سطح هم کلیدی است. سطوح را با چربی‌زدایی قلیایی و سپس اسیدشویی تمیز می‌کنم تا چسبندگی حداکثری باشد. اگر این مرحله نادیده گرفته شود، پوشش پوسته‌پوسته می‌شود و ابزار زودتر از کار می‌افتد. در ابزارهای دقیق مثل گیج‌ها، این پیش‌درمان عمر را تا چهار برابر افزایش می‌دهد چون پوشش بدون نقص می‌چسبد.
عوامل مؤثر بر افزایش کیفیت ابزارها با آبکاری کروم
ضخامت پوشش یکی از عوامل اصلی است. برای ابزارهای سایشی مثل اره‌ها، ضخامت ۱۰ تا ۳۰ میکرومتر مناسب است؛ کمتر از این، حفاظت ناکافی است و بیشتر از آن، ممکن است ترک بخورد. در کار با اره‌های صنعتی، ضخامت ۱۵ میکرومتر عمر را از ۳۰۰ ساعت به ۱۵۰۰ ساعت رسانده چون پوشش حرارت تولیدشده از اصطکاک را پخش می‌کند.
سختی پوشش هم تعیین‌کننده است. کروم سخت با ساختار کریستالی شش‌ضلعی، مقاومت بالایی دارد. با تنظیم دمای محلول به ۵۰-۶۰ درجه سانتی‌گراد، سختی را به ۹۰۰ ویکرز می‌رسانیم که برای ابزارهای برشی ایده‌آل است. در مته‌های کاربیدی، این سختی سایش را ۸۰ درصد کم می‌کند و عمر را پنج برابر می‌کند.
چسبندگی پوشش به سطح پایه هم مهم است. از لایه زیرین نیکل برای بهبود چسبندگی استفاده می‌کنیم، که در ابزارهای فولادی، عمر را بدون لایه زیرین ۲ برابر و با آن تا ۵ برابر افزایش می‌دهد. مثلاً در چاقوهای صنعتی، این لایه زیرین از جدا شدن پوشش در ضربه‌های مکرر جلوگیری می‌کند.
جریان الکتریکی و زمان آبکاری هم تأثیرگذارند. جریان بالا رسوب سریع می‌دهد اما ممکن است متخلخل باشد، پس جریان متوسط ۸-۱۲ آمپر بر دسی‌متر مربع را ترجیح می‌دهیم. در یک سری ابزارهای هیدرولیکی، زمان ۳۰ دقیقه‌ای با این جریان، عمر را از ۴۰۰ ساعت به ۲۰۰۰ ساعت برد.
جدول زیر عوامل مؤثر بر افزایش عمر و تنظیمات عملی را نشان می‌دهد:
| عامل | محدوده بهینه | تأثیر بر عمر ابزار | نکته عملی در آبکاری | مثال ابزار |
|---|---|---|---|---|
| ضخامت پوشش (میکرومتر) | ۱۰-۳۰ | افزایش تا ۵ برابر با ضخامت متوسط | اندازه‌گیری با میکرومتر مغناطیسی هر ۱۰ دقیقه | مته‌های حفاری |
| سختی پوشش (ویکرز) | ۸۰۰-۱۰۰۰ | کاهش سایش ۷۰-۹۰ درصد | تنظیم دما برای کریستال متراکم | فرزهای CNC |
| چسبندگی (لایه زیرین) | نیکل ۵-۱۰ میکرومتر | جلوگیری از پوسته‌پوسته شدن | پیش‌درمان با اسید نیتریک | اره‌های صنعتی |
| جریان الکتریکی (A/dm²) | ۸-۱۲ | رسوب یکنواخت بدون تخلخل | کنترل ولتاژ برای جلوگیری از سوختگی | چاقوهای برشی |
| دمای محلول (°C) | ۵۰-۶۰ | بهبود سختی و دوام | هم‌زدن مداوم برای توزیع یکنواخت | گیج‌های اندازه‌گیری |
| زمان آبکاری (دقیقه) | ۲۰-۴۰ | لایه‌بندی متراکم | توقف و چک چسبندگی میانی | ابزارهای هیدرولیکی |
| غلظت اسید کرومیک (g/L) | ۲۰۰-۳۰۰ | پوشش سخت‌تر با غلظت بالاتر | تجدید محلول هر ۵۰ ساعت | پانچ‌های فلزی |
| pH محلول | ۰.۵-۱.۵ | کاهش خوردگی داخلی | تنظیم با سولفوریک اسید | قالب‌های تزریق |
کاربرد آبکاری کروم در ابزارهای برشی و افزایش کیفیت آن‌ها
در ابزارهای برشی مثل مته‌ها، آبکاری کروم لبه‌ها را سخت می‌کند و عمر را تا پنج برابر افزایش می‌دهد. مثلاً در مته‌های HSS، پوشش کروم اصطکاک را کم کرده و حرارت را دفع می‌کند، که در حفاری فلزات سخت، عمر از ۱۰۰ سوراخ به ۵۰۰ سوراخ می‌رسد. تنظیم ضخامت به ۱۲ میکرومتر و سختی ۹۵۰ ویکرز کلیدی است.
برای فرزها، پوشش کروم در برابر سایش مواد ساینده مقاومت می‌کند. در کار با فرزهای کاربیدی، دیده ایم که بدون پوشش، پس از ۲۰۰ قطعه کُند می‌شوند، اما با آبکاری، تا ۱۰۰۰ قطعه دوام می‌آورند. استفاده از جریان پالسی برای رسوب یکنواخت روی لبه‌های پیچیده مفید است.
اره‌های دایره‌ای هم از این روش سود می‌برند. پوشش کروم دندان‌ها را محافظت می‌کند و در برش چوب سخت، عمر از ۵۰۰ متر به ۲۵۰۰ متر افزایش می‌یابد. پیش‌درمان با سندبلاست برای چسبندگی بهتر ضروری است.
در چاقوهای صنعتی، آبکاری کروم برندگی را حفظ می‌کند. در صنایع غذایی، این پوشش عمر چاقوها را از ۳۰۰ ساعت به ۱۵۰۰ ساعت می‌رساند چون از خوردگی اسیدی جلوگیری می‌کند.
روش‌های پیشرفته آبکاری کروم برای ابزارهای دقیق
آبکاری کروم سخت برای ابزارهای دقیق مثل گیج‌ها و کاليپرها استفاده می‌شود. ضخامت نازک ۵-۱۰ میکرومتر دقت را حفظ می‌کند و عمر را تا پنج برابر افزایش می‌دهد. در گیج‌های رزوه‌ای، پوشش از سایش در اندازه‌گیری‌های مکرر جلوگیری می‌کند.
برای ابزارهای اندازه‌گیری، از آبکاری چندلایه استفاده می‌کنم: لایه نیکل زیرین و سپس کروم. این روش در کاليپرهای دیجیتال، عمر را از ۱۰۰۰ استفاده به ۵۰۰۰ استفاده می‌رساند.
در ابزارهای پزشکی مثل اسکالپل‌ها، پوشش کروم استریلیته را حفظ می‌کند و عمر را افزایش می‌دهد. ضخامت ۸ میکرومتر و سختی ۸۵۰ ویکرز ایده‌آل است.
روش آبکاری پالسی هم پیشرفته است؛ پالس‌های کوتاه جریان رسوب متراکم‌تری می‌دهد. در ابزارهای الکترونیکی، این روش عمر را تا ۴.۵ برابر افزایش می‌دهد.
اندازه‌گیری و کنترل کیفیت در آبکاری کروم برای حداکثر عمر
اندازه‌گیری ضخامت با روش‌های مغناطیسی یا XRF ضروری است. در کارگاه، هر ابزار را پس از آبکاری چک می‌کنیم تا ضخامت یکنواخت باشد. اگر واریانس بیش از ۱۰ درصد باشد، عمر کاهش می‌یابد.
تست سختی با ویکرز یا راکول انجام می‌شود. برای ابزارهای برشی، سختی زیر ۸۰۰ ویکرز عمر را نصف می‌کند، پس کنترل دقیق لازم است.
تست چسبندگی با روش خمش یا اسکرچ بررسی می‌شود. در ابزارهای هیدرولیکی، چسبندگی خوب عمر را تا پنج برابر نگه می‌دارد.
کنترل تخلخل با تست فرروکسیل مهم است؛ تخلخل بالا خوردگی را افزایش می‌دهد و عمر را کم می‌کند.
جدول زیر روش‌های اندازه‌گیری و تأثیر بر عمر را نشان می‌دهد:
| روش اندازه‌گیری | ابزار مورد استفاده | محدوده استاندارد | تأثیر بر عمر ابزار | نکته عملی | مثال ابزار |
|---|---|---|---|---|---|
| ضخامت مغناطیسی | Elcometer | ۵-۳۰ میکرومتر | یکنواختی ضخامت عمر را ۴-۵ برابر می‌کند | چک هر ۵ ابزار | مته‌ها |
| تست سختی ویکرز | سختی‌سنج دیجیتال | ۸۰۰-۱۰۰۰ HV | سختی بالا سایش را ۸۰ درصد کم می‌کند | اعمال بار ۱۰۰ گرم | فرزها |
| تست چسبندگی خمش | دستگاه خمش | بدون ترک تا ۹۰ درجه | چسبندگی خوب جلوگیری از جدا شدن | تست روی نمونه | اره‌ها |
| تست تخلخل فرروکسیل | کیت شیمیایی | کمتر از ۵ نقطه | تخلخل کم خوردگی را کاهش می‌دهد | اعمال پس از خشک شدن | گیج‌ها |
| اندازه‌گیری جریان | آمپرمتر | ۸-۱۲ A/dm² | جریان بهینه رسوب متراکم می‌دهد | نظارت مداوم | چاقوها |
| کنترل دما | ترمومتر دیجیتال | ۵۰-۶۰ °C | دمای ثابت سختی را حفظ می‌کند | هم‌زدن برای توزیع | اسکالپل‌ها |
| تست خوردگی اسپری نمک | محفظه تست | بیش از ۲۰۰ ساعت | مقاومت بالا عمر را افزایش می‌دهد | تست ۲۴ ساعته | ابزارهای دریایی |
| اندازه‌گیری pH | pH متر | ۰.۵-۱.۵ | pH مناسب پوشش بدون نقص می‌دهد | تنظیم روزانه | پانچ‌ها |
کاربرد در ابزارهای صنعتی سنگین و افزایش دوام
در ابزارهای سنگین مثل پانچ‌های پرس، آبکاری کروم عمر را تا پنج برابر افزایش می‌دهد. ضخامت ۲۵ میکرومتر و سختی ۹۵۰ ویکرز در پرس‌های هیدرولیکی، از سایش در فشارهای بالا جلوگیری می‌کند. در یک پروژه، پانچ‌ها از ۲۰۰۰ ضربه به ۱۰۰۰۰ ضربه رسیدند.
برای قالب‌های تزریق، پوشش کروم سطوح را سخت می‌کند و عمر را از ۵۰۰۰۰ چرخه به ۲۵۰۰۰۰ چرخه می‌رساند. تنظیم جریان برای رسوب روی سطوح پیچیده کلیدی است.
در ابزارهای معدنی مثل پیک‌ها، کروم سخت در برابر سنگ‌ها مقاومت می‌کند. عمر از ۱۰۰ ساعت به ۵۰۰ ساعت افزایش می‌یابد با ضخامت ۳۰ میکرومتر.
تکنیک‌های بهینه‌سازی آبکاری برای ابزارهای خاص
برای ابزارهای خودروسازی مثل کلیدهای آچار، آبکاری کروم با لایه زیرین مس چسبندگی را بهبود می‌بخشد و عمر را پنج برابر می‌کند. در آچارهای گشتاور، این روش از خوردگی در محیط‌های مرطوب جلوگیری می‌کند.
در ابزارهای الکترونیکی مثل پین‌های اتصال، ضخامت نازک ۵ میکرومتر کافی است و عمر را تا ۴ برابر افزایش می‌دهد چون هدایت را حفظ می‌کند.
روش آبکاری سه‌ظرفیتی هم گاهی استفاده می‌شود، اما برای سختی بالا، شش‌ظرفیتی ترجیح می‌دهم. در ابزارهای دقیق، این روش رسوب صاف‌تری می‌دهد.
مقایسه عمر ابزارها قبل و بعد از آبکاری کروم
بدون آبکاری، ابزارها سریع سایش می‌کنند، اما با کروم، دوام بیشتری دارند. مثلاً در فرزها، عمر از ۲۰۰ ساعت به ۱۰۰۰ ساعت می‌رسد.
جدول زیر مقایسه‌ای دقیق ارائه می‌دهد:
| نوع ابزار | عمر بدون آبکاری (ساعت/چرخه) | عمر با آبکاری (ساعت/چرخه) | عامل افزایش | تنظیم کلیدی | مواد پایه |
|---|---|---|---|---|---|
| مته HSS | ۱۰۰ | ۵۰۰ | سختی و کاهش اصطکاک | ضخامت ۱۲ میکرومتر | فولاد پرسرعت |
| فرز کاربیدی | ۲۰۰ | ۱۰۰۰ | مقاومت سایشی | سختی ۹۵۰ HV | کاربید تنگستن |
| اره دایره‌ای | ۵۰۰ متر | ۲۵۰۰ متر | حفاظت دندان‌ها | جریان ۱۰ A/dm² | فولاد ابزار |
| گیج رزوه‌ای | ۱۰۰۰ استفاده | ۵۰۰۰ استفاده | دقت پایدار | لایه نیکل زیرین | استیل |
| پانچ پرس | ۲۰۰۰ ضربه | ۱۰۰۰۰ ضربه | مقاومت فشار | دما ۵۵ °C | فولاد سخت |
| قالب تزریق | ۵۰۰۰۰ چرخه | ۲۵۰۰۰۰ چرخه | کاهش سایش سطح | زمان ۳۰ دقیقه | آلومینیوم |
| پیک معدنی | ۱۰۰ | ۵۰۰ | دوام در سنگ | ضخامت ۳۰ میکرومتر | چدن |
| اسکالپل پزشکی | ۵۰ عمل | ۲۵۰ عمل | استریلیته و سختی | pH ۱ | استیل جراحی |
تجربیات عملی در افزایش عمر با تنظیم پارامترها
در کارگاه، برای ابزارهای برشی، همیشه دما را دقیق کنترل می‌کنیم تا پوشش بدون ترک باشد. در یک مورد، با تنظیم دما به ۵۵ درجه، عمر مته‌ها پنج برابر شد.
برای ابزارهای سنگین، غلظت محلول را بالا می‌بریم تا لایه ضخیم‌تری تشکیل شود. این کار در پانچ‌ها مؤثر است.
هم‌زدن محلول هم مهم است؛ بدون آن، رسوب ناهموار می‌شود و عمر کم می‌شود.
چالش‌ها و راه‌حل‌ها در آبکاری کروم برای ابزارها
یکی از چالش‌ها ترک‌خوردگی پوشش است که با کاهش جریان حل می‌شود. در ابزارهای حساس، این راه‌حل عمر را حفظ می‌کند.
تخلخل هم مشکل است؛ با افزودن کاتالیزور، آن را کم می‌کنیم و عمر را افزایش می‌دهیم.
در ابزارهای بزرگ، توزیع جریان سخت است؛ از آندهای کمکی استفاده می‌کنیم تا یکنواختی حفظ شود.
با اقتباس از متن صفحه وبسایت رنگین پوشش شیراز
